Taiwan ESD Fabric 0.5 Grid ผ้ากันไฟฟ้าสถิตลายตาราง 5 มม.

Taiwan ESD Fabric 0.5 Grid คือผ้ากันไฟฟ้าสถิตสำหรับตัดชุดคลีนรูม ทอจากโพลีเอสเตอร์เส้นใยยาวต่อเนื่อง 98% แทรกเส้นใยคาร์บอนนำไฟฟ้า 2% เป็นตาราง 5 × 5 มม. (0.5 ซม.) เส้นคาร์บอนตัดกันสองแนวจึงระบายประจุได้รอบทิศทาง ผ้าล็อตปัจจุบันวัดค่าความต้านทานพื้นผิวได้ 4.8 × 106 Ω/sq น้ำหนัก 115 gsm ใช้ในห้องคลีนรูม ISO Class 5–7 (Class 100–10,000) เป็นลายที่โรงงานอิเล็กทรอนิกส์และ PCB ใช้มากที่สุด เพราะสมดุลระหว่างการระบายประจุ ความสบาย และต้นทุน มี 10 สี ขายยกม้วนหน้ากว้าง 1.50 ม. ยาว 100 ม.

Composition : 98% of Polyester yarn 2% Carbon yarn  |  Surface Resistivity : 4.8 x 106

ผ้าคลีนรูมกันไฟฟ้าสถิตจากไต้หวัน (Taiwan Cleanroom & ESD Fabrics)

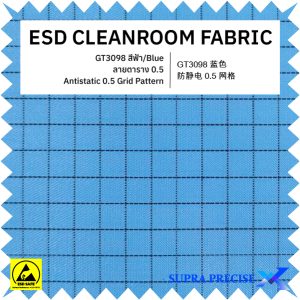

Taiwan ESD Fabric 0.5 Grid Blue (GT3098)

ผ้าคลีนรูมกันไฟฟ้าสถิตจากไต้หวัน (Taiwan Cleanroom & ESD Fabrics)

Taiwan ESD Fabric 0.5 Grid Grass Green (GT3082)

ผ้าคลีนรูมกันไฟฟ้าสถิตจากไต้หวัน (Taiwan Cleanroom & ESD Fabrics)

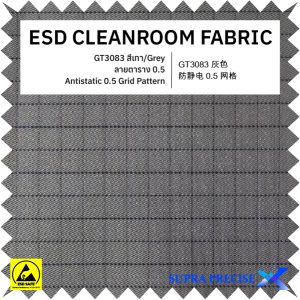

Taiwan ESD Fabric 0.5 Grid Grey (GT3083)

ผ้าคลีนรูมกันไฟฟ้าสถิตจากไต้หวัน (Taiwan Cleanroom & ESD Fabrics)

Taiwan ESD Fabric 0.5 Grid Light Green (GT3042)

ผ้าคลีนรูมกันไฟฟ้าสถิตจากไต้หวัน (Taiwan Cleanroom & ESD Fabrics)

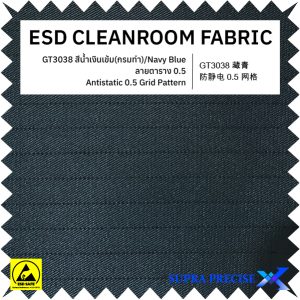

Taiwan ESD Fabric 0.5 Grid Navy Blue (GT3038)

ผ้าคลีนรูมกันไฟฟ้าสถิตจากไต้หวัน (Taiwan Cleanroom & ESD Fabrics)

Taiwan ESD Fabric 0.5 Grid Orange (M1513)

฿75.00 ราคาไม่รวม VAT

ผ้าคลีนรูมกันไฟฟ้าสถิตจากไต้หวัน (Taiwan Cleanroom & ESD Fabrics)

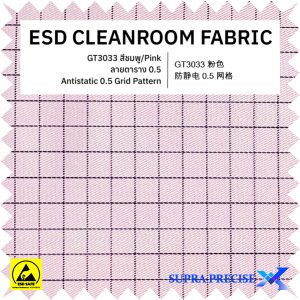

Taiwan ESD Fabric 0.5 Grid Pink (GT3033)

ผ้าคลีนรูมกันไฟฟ้าสถิตจากไต้หวัน (Taiwan Cleanroom & ESD Fabrics)

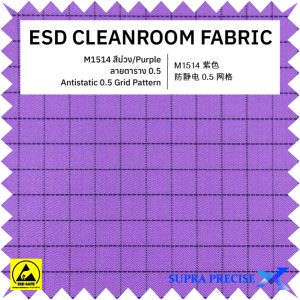

Taiwan ESD Fabric 0.5 Grid Purple (M1514)

ผ้าคลีนรูมกันไฟฟ้าสถิตจากไต้หวัน (Taiwan Cleanroom & ESD Fabrics)

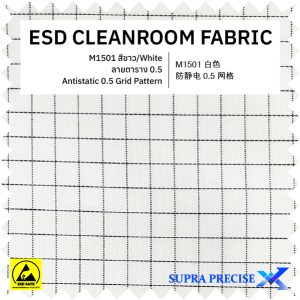

Taiwan ESD Fabric 0.5 Grid White (M1501)

ผ้าคลีนรูมกันไฟฟ้าสถิตจากไต้หวัน (Taiwan Cleanroom & ESD Fabrics)

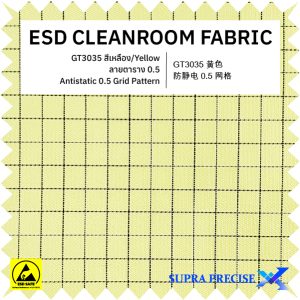

Taiwan ESD Fabric 0.5 Grid Yellow (GT3035)


สเปกผ้า

Material Polyester 98% + Carbon 2%
Pattern 0.5 cm Grid (5 × 5 mm)
Fabric Weight 115 ± 5 gsm
Surface Resistivity 4.8 × 106 Ω/sq (ล็อตปัจจุบัน, ANSI/ESD STM2.1)
Cleanroom Class ISO 14644-1 Class 5–7 (Class 100–10,000)
Roll กว้าง 1.50 m × ยาว 100 m
Colours 10 สี

สีและรหัสผ้า (10 สี)

รหัส Colour สี
GT3033 Pink ชมพู ดูสินค้า
GT3035 Yellow เหลือง ดูสินค้า
GT3038 Navy Blue กรมท่า ดูสินค้า
GT3042 Light Green เขียวอ่อน ดูสินค้า
GT3082 Grass Green เขียวใบไม้ ดูสินค้า
GT3083 Grey เทา ดูสินค้า
GT3098 Blue น้ำเงิน ดูสินค้า
M1501 White ขาว ดูสินค้า
M1513 Orange ส้ม ดูสินค้า
M1514 Purple ม่วง ดูสินค้า

เทียบผ้าไต้หวันทั้ง 4 ลาย

0.5 Stripe 0.5 Grid (หน้านี้) 0.25 Grid 0.5 Diagonal
ลาย ลายทาง 5 มม. ลายตาราง 5 มม. ลายตาราง 2.5 มม. ลายทแยง 5 มม. คาร์บอนเทา
เส้นคาร์บอน เส้นคาร์บอนแนวเดียว ห่าง 5 มม. เส้นคาร์บอนสองแนวตัดกัน ห่าง 5 มม. เส้นคาร์บอนสองแนวตัดกัน ห่าง 2.5 มม. เส้นคาร์บอนสีเทาวางแนวทแยง ห่าง 5 มม.
วัสดุ Polyester 98% + Carbon 2% (คาร์บอนดำ) Polyester 98% + Carbon 2% (คาร์บอนดำ) Polyester 98% + Carbon 2% (คาร์บอนดำ) Polyester 99% + Carbon 1% (คาร์บอนเทา)
Surface Resistivity 4.4 × 107 Ω/sq 4.8 × 106 Ω/sq 4.8 × 106 Ω/sq 4.8 × 107 Ω/sq
น้ำหนัก 115 ± 5 gsm 115 ± 5 gsm 120 ± 5 gsm 120 ± 5 gsm
Cleanroom Class ISO 5–7 (Class 100–10,000) ISO 5–7 (Class 100–10,000) ISO 4–6 (Class 10–1,000) ISO 6–8 (Class 1,000–100,000)
เหมาะกับ Smock, ไลน์ SMT, งานที่ต้องการผ้าเบา Coverall, Smock, ไลน์ SMT / PCB, แบตเตอรี่ EV เวเฟอร์, เซมิคอนดักเตอร์, PCB ละเอียดสูง Smock / ยูนิฟอร์มที่ไม่ต้องการลายดำ, แล็บ, ไลน์ประกอบทั่วไป
สี 11 สี 10 สี 8 สี 4 สี

ค่าความต้านทานวัดตาม ANSI/ESD STM2.1 จากผ้าล็อตปัจจุบัน · หน้ากว้าง 1.50 ม. ยาว 100 ม. ต่อม้วนทุกลาย

คำถามที่พบบ่อย - Taiwan ESD Fabric 0.5 Grid Pattern

Taiwan ESD Fabric 0.5 Grid คืออะไร?

ผ้ากันไฟฟ้าสถิตสำหรับตัดชุดคลีนรูม ทอจากโพลีเอสเตอร์เส้นใยยาวต่อเนื่อง 98% แทรกเส้นใยคาร์บอนนำไฟฟ้า 2% เป็นตาราง 5 × 5 มม. ผ้าล็อตปัจจุบันวัดค่าความต้านทานพื้นผิวได้ 4.8 × 10^6 Ω/sq ใช้ในห้องคลีนรูม ISO Class 5–7

ทั้งสองลายมีเส้นคาร์บอนตัดกันสองแนว ต่างกันที่ระยะ: 0.5 Grid ห่าง 5 มม. น้ำหนัก 115 gsm ใช้ห้อง ISO Class 5–7 ส่วน 0.25 Grid ห่าง 2.5 มม. น้ำหนัก 120 gsm ใช้ห้อง ISO Class 4–6 ที่ควบคุมเข้มงวดกว่า เช่น เวเฟอร์และเซมิคอนดักเตอร์

ระยะเส้นเท่ากันที่ 5 มม. แต่ลายตารางมีเส้นคาร์บอนสองแนว ระบายประจุได้รอบทิศทาง วัดได้ 4.8 × 10^6 Ω/sq ส่วนลายทางมีเส้นแนวเดียว วัดได้ 4.4 × 10^7 Ω/sq เหมาะกับงานที่ต้องการผ้าเบาและระบายอากาศ

มี 10 สี ได้แก่ ชมพู (GT3033), เหลือง (GT3035), กรมท่า (GT3038), เขียวอ่อน (GT3042), เขียวใบไม้ (GT3082), เทา (GT3083), น้ำเงิน (GT3098), ขาว (M1501), ส้ม (M1513), ม่วง (M1514) สีไม่มีผลต่อการป้องกันไฟฟ้าสถิต เพราะคุณสมบัติมาจากเส้นใยคาร์บอนที่ทอแทรกในเนื้อผ้า โรงงานจึงใช้สีแยกแผนกหรือโซนได้

ตัดเย็บชุดหมีคลีนรูม (Coverall), เสื้อคลุม ESD (Smock), ชุดเสื้อและกางเกง และหมวกคลุมผม BaoBao รับตัดเย็บตามแพทเทิร์นของโรงงาน พร้อมปักหรือสกรีนโลโก้

ผ้าเกรดอื่น: ESD Fabric ทุกรุ่น · ชุดสำเร็จรูป: เสื้อคลุม ESD (Smock) และ ชุดหมี ESD (Jumpsuit)

ขอตัวอย่างผ้าและใบเสนอราคา: โทร 02-055-6443 หรือ LINE
